半导体用溶解臭氧在线分析仪EL-700A／EC-755

体积比约为本公司体积比的 1/2 的检测单元和体积比约为 1/3 的控制单元，实现了显著的小型化。

探测器可以水平和垂直安装

减少气泡影响的抗气泡细胞

可容纳 1/4 英寸至 1 英寸的管道尺寸

连接检测单元和控制单元的 I/F 电缆很长可达 50 m。

EL-700A检测器单元参数

产品名称：溶解臭氧监测仪

基本型号：EL-700A检测器单元,EL-700A-xx

注：在上面的xx标记中，它做了一个管道尺寸代码的条目，该代码附在该检测器上。

-04: 1/4英寸管道，带连接件，用于连接小口径

- 06:3 /8英寸管，同上

- 08:1 /2英寸管，同上

- 12.3 /4英寸管道，带连接件，用于连接大口径口径

- 16:1英寸管，同上

测量原理：紫外吸收法

服务范围：无杂质溶解臭氧

测量范围：可在以下测量范围中选择

0 ~ 5 0 ~ 10 0 ~ 20, 0 ~ 30 0 ~ 50, 0 ~ 60, 0 ~ 100 mg / L

注：订购时请注明您的适用范围。

测量方法：连续测量

注：供臭氧水前请与物料水确认并调整零点。

取样方法：用水压插入或由蠕动泵

流量：根据以下管道尺寸不同

-04（1/4英寸）：0.3 ~2l /min

-06（3/8英寸）：0.5 ~ 5l /min

-08（1/2英寸）：1.5 ~10l  /min

-12（3/4英寸）：3.0 ~ 20l /min

-16（1英寸）：5.0 ~ 40l /min

注：臭氧测量是可能的条件下，它小于每个流量范围。

但在上述情况下，由于臭氧的破坏现象，其浓度可能较低或相应的速度可能变慢。

跨度漂移：+ 1% FS/月以内

零漂移：+ 2% FS/月以内

线性度：±1% FS

重复性：1% FS以下

注：但开机后一小时后再进行零点调整，再进行一次零点调整。

以上规范适用于环境温度变化不超过+3℃和样水温度变化不超过+3℃的工况。

零校正：本臭氧监测仪的零校正可以通过控制单元面板操作，型号EC-755或使用外部信号和/或内置定时器进行，确保引入没有臭氧的样品水，当通过内部计时器进行零校正时，电磁阀可以通过其操作信号进行操作。

偏移量调整：当包含干扰元件和电子元件时，臭氧监测仪可以通过增加或减少测量结果显示到合适的值，通过将数值直接输入控制单元（EC-755），可以设置到+满量程。

跨度调整：数字设置（在0.1%的元素），从控制单元设置，型号EC-755

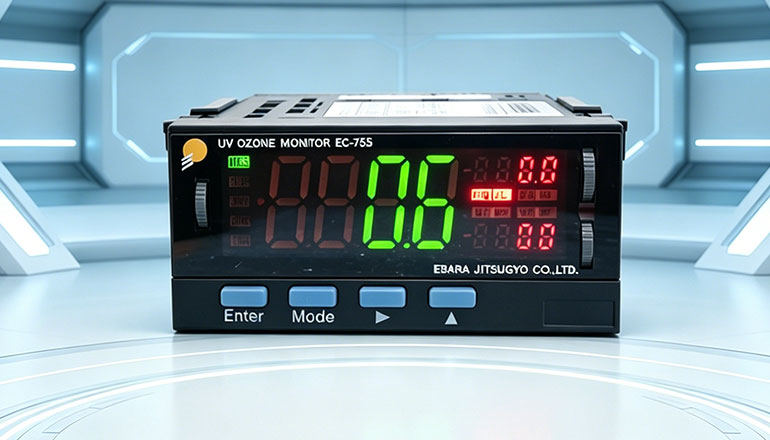

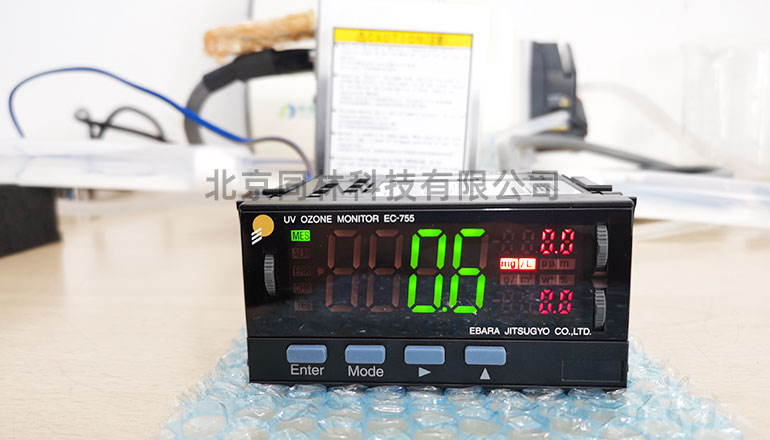

型号：EC-755控制单元

显示：主显示：红/绿7段LED

（字符高度：约20mm）x4位数字

分显示：红色LED 7段

（字符高度：约6mm）x4位数字

模式：5盏灯

MES：测量时点亮

ALM：有告警时闪烁

ERR：出现错误时闪烁

CHK：检查时点亮

TES：在测试过程中点亮

单位：LED灯4只（mg/L、ppm、g/、wt%）

注：主显示器及机组数字以实际规格为准。

监控输入

触点输入（无电压触点）

零点校准输入信号

制造条件时：零点校准操作

监视器输出：继电器触点输出：a触点

•测量信号：正常测量时产生的输出

•浓度报警：可选的一个阶段报警设置与两个系统

触点输出：触点额定值：30vdc， 1a（电阻负载）

125 V AC. 0.3 A（电阻负载）

OUT 1:MES：不测量信号

OUT 2: al1：浓度报警1信号

OUT 3: al2：浓度报警2信号

OUT 4: PA 1：压力报警1信号

OUT 5: ERR：异常信号

电源:驱动电压：24v DC+2.4 V

功耗：约15W

耐压：电源端子与输入端子之间，接触

输出端子，模拟输出端子

→500vdc /分钟

绝缘电阻：各端子间在500v DC以上大于100 μ g

工作环境：温度：0 40C，湿度：35 ~ 85% RH（无凝露）

储存温度：温度：-20 ~ 70℃，湿度：60% RH以下（无凝结）

外形尺寸：96宽× 48高× 88深mm，不含凸件和支腿)

安装尺寸：92 W × 45 H（面板开孔）

质量：AppIOx 400g
