01

引言

在原子层沉积（ALD）工艺中，臭氧常作为氧化剂参与薄膜生长，其供气稳定性直接影响氧化反应、薄膜成分及工艺重复性。实际应用中，即使臭氧发生器能够稳定输出臭氧，进入ALD设备后的浓度、流量和压力仍可能出现波动。

造成这一现象的原因不仅包括臭氧发生器本身，还涉及供气管路、流量控制、压力变化、检测方式以及设备接口结构等多个环节。因此，分析ALD设备臭氧供气稳定性，需要从臭氧发生器出口一直延伸到工艺腔体入口，排查整个供气系统。

02

臭氧供气系统的基本组成

典型的ALD臭氧供气系统主要由以下部分组成：

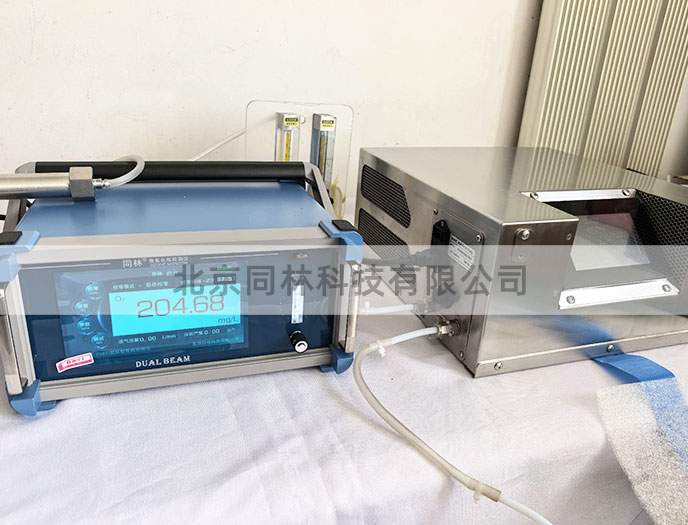

根据设备设计，还可能配置切换阀、过滤器、压力调节元件、旁路以及尾气破坏器。各部分承担不同的功能：臭氧发生器负责产生臭氧；检测仪用于监测发生器出口或指定位置的臭氧浓度；流量与压力控制单元负责调节供气条件；管路和接口则影响臭氧输送过程中的压力损失、浓度变化和响应时间。

03

影响臭氧供气稳定性的主要因素

① 臭氧发生器出口浓度波动

臭氧发生器的输出浓度受到氧气流量、进气压力、冷却条件、放电或光化学反应状态等因素影响。当发生器运行状态发生变化时，出口臭氧浓度可能随之波动。

② 氧气流量与压力不稳定

臭氧发生器的入口气体流量和压力会影响臭氧生成状态。如果氧气源压力波动、减压阀输出不稳定，或者上游管路存在明显阻力变化，可能导致发生器工作条件发生变化。

ALD设备通常具有特定的供气压力和流量要求。如果供气系统无法在设备实际用气条件下维持稳定状态，就可能出现供气不足、压力波动或浓度变化。因此，设计供气系统时，应同时核对氧气源压力、发生器入口条件及ALD设备接口要求，不能只关注臭氧发生器的额定产量。

③ 供气管路材质与长度

臭氧具有较强的氧化性，管路材质会影响系统的耐臭氧性能和长期运行可靠性。管路内壁、密封件及阀门材料如果不适用，可能发生老化、泄漏或污染，进而影响供气稳定性。

管路过长、内径过小或弯头过多，也会增加压力损失，并延长臭氧从发生器到设备接口的输送时间。管路容积较大时，切换供气状态后，设备入口的臭氧浓度可能不能立即跟随发生器出口变化。因此，管路设计应兼顾耐臭氧性能、流动阻力、内部容积及维护便利性。

④ 阀门、流量控制与旁路设计

供气系统中的阀门、质量流量控制器（MFC）及切换机构，都会影响臭氧输送状态。

阀门切换可能引起瞬时压力变化

MFC的控制范围、压差条件与响应速度不匹配，可能导致实际流量偏离目标值

旁路切换可能改变管路压力和气体分配

对于需要稳定脉冲供气的ALD工艺，应重点关注阀门动作时序、管路容积、MFC工作条件及各支路之间的相互影响。设备所需的流量应以实际工艺设计为依据，不能简单套用臭氧发生器的额定输出流量。

⑤ 臭氧分解与管路温度

臭氧在输送过程中可能发生自然分解，其速率受到温度、停留时间、表面性质及污染物等因素影响。

如果管路中存在不适用的密封材料、容易催化臭氧分解的表面或残留污染物，实际输送到设备接口的臭氧浓度可能低于发生器出口浓度。温度变化也可能影响臭氧分解速率及系统压力状态。因此，应合理选择管路和密封材料，控制不必要的管路长度，并避免管路中出现长期滞留气体的区域。

⑥ ALD设备接口与工艺腔体压力

设备接口是臭氧供气系统与ALD设备之间的重要连接点。接口结构、内部通道尺寸、阀门开度以及设备内部压力变化，都可能影响臭氧进入工艺腔体时的实际供气状态。

ALD通常采用脉冲式进气，并通过吹扫等步骤控制不同反应物的接触。如果臭氧供气管路容积过大、阀门响应不匹配，或者设备入口压力条件发生变化，就可能造成臭氧到达时间延迟、脉冲响应拖尾或实际供气量变化。

04

如何排查臭氧供气不稳定问题？

建议按照气体流动方向逐段排查：

第一步：检查发生器出口

连续记录臭氧浓度、氧气流量和供气压力，确认发生器输出是否稳定。

第二步：检查管路中间段

排查泄漏、接头松动、阀门状态异常及管路阻力过大等问题。

第三步：检查设备接口

在满足安全要求且具备测量条件时，比较发生器出口与设备入口的压力、流量及臭氧浓度变化。

第四步：检查脉冲响应

观察阀门切换后，臭氧浓度或压力达到稳定状态所需的时间，判断是否存在管路滞留或控制响应延迟。

第五步：检查工艺联动

对比臭氧供气、吹扫、真空阀及工艺腔体压力变化，确认是否存在不同动作之间的相互影响。
