臭氧在ALD反应中的作用机理

臭氧在ALD反应中的作用机理

随着半导体、先进封装、MEMS、光电子等行业的发展，原子层沉积（Atomic Layer Deposition，ALD）对薄膜质量要求越来越高。传统水（H₂O）作为氧源已难以满足高质量氧化物薄膜制备需求，因此臭氧（O₃）逐渐成为ALD工艺中重要的氧化剂之一。

那么，臭氧在ALD中究竟起什么作用？为什么能够显著提高薄膜性能？本文从反应机理出发进行分析。

 一、什么是ALD中的氧化剂？

ALD采用交替脉冲供气方式沉积薄膜，每一个循环通常包括四个步骤：

1. 前驱体（Precursor）吸附

2. 惰性气体吹扫

3. 氧化剂反应

4. 再次吹扫

其中，臭氧属于第三步中的氧化剂（Oxidant）。

例如沉积Al₂O₃时：

TMA（Al(CH3)3）

        ↓

表面吸附

        ↓

O₃氧化甲基

        ↓

形成Al-O键

        ↓

完成一个ALD循环

臭氧的作用就是将前驱体吸附后的有机配体完全氧化，并形成稳定的金属氧键。

二、臭氧为什么比水反应能力更强？

臭氧是一种高活性的氧化剂，其标准氧化电位约为2.07 V，高于氯气等常见氧化剂，仅次于氟。

在ALD反应过程中，臭氧容易发生分解：

O₃ → O₂ + O*

其中产生的活性氧（通常称为原子氧或高活性氧物种）具有极强的氧化能力，能够迅速断裂前驱体中的有机配体（如—CH₃、—C₂H₅等），生成：

• CO₂

• H₂O

• 少量CO等氧化产物

这些副产物随后由高纯氮气或氩气吹扫排出反应腔。

因此，相比水蒸气，臭氧能够：

• 更快完成表面氧化反应；

• 更彻底去除有机残留；

• 提高表面羟基再生效率；

• 缩短氧化反应时间。

三、臭氧在ALD中的表面反应机理

以Al₂O₃沉积为例：

第一步：TMA吸附

表面羟基：

≡Al—OH

与TMA反应：

≡Al—OH + Al(CH₃)₃

 ↓

 ≡Al—O—Al(CH₃)₂ + CH₄

此时表面仍残留大量甲基。

 第二步：臭氧进入

臭氧与甲基发生氧化：

—CH₃ + O₃

 ↓

 CO₂ + H₂O + 表面氧化

最终形成：

≡Al—O—Al—OH

新的羟基重新生成，为下一循环提供反应位点。

因此，一个ALD循环能够不断重复，实现逐层生长（Layer-by-Layer Growth）。

四、臭氧如何改善薄膜质量？

1. 降低碳杂质

很多金属有机前驱体含有大量碳基配体。

如果氧化不充分，会导致：

• Carbon      contamination（碳污染）

• 有机残留

• 漏电流增加

• 薄膜密度下降

臭氧能够几乎完全氧化这些有机配体，因此采用O₃工艺制备的氧化物薄膜通常具有更低的碳含量。

2. 提高膜层致密性

氧化反应更加充分意味着：

• 金属—氧键形成更完整；

• 薄膜孔隙率降低；

• 致密性提高；

• 耐湿性更好。

对于高介电常数（High-k）材料尤为重要。

3. 提高结晶质量

对于部分材料（如HfO₂、ZrO₂、TiO₂等），臭氧能够：

• 提高氧化程度；

• 减少氧空位；

• 提高晶体质量；

• 改善介电性能。

4. 降低沉积温度

由于臭氧氧化能力强，在较低温度下即可完成氧化反应，因此能够实现低温ALD。

这对于：

• 柔性电子

• 聚合物基底

• 光刻胶保护层

• OLED封装

等低温工艺尤其重要。

五、为什么先进半导体越来越多采用臭氧？

随着器件尺寸不断缩小，工艺窗口越来越窄，ALD对氧化剂提出了更高要求：

• 更低杂质；

• 更少氧空位；

• 更高膜密度；

• 更均匀的覆盖性；

• 更低沉积温度；

• 更好的界面质量。

臭氧凭借高活性、高纯度和快速表面反应的特点，已成为许多先进ALD工艺的首选氧化剂，特别是在高介电材料、先进封装、3D NAND、DRAM、电源器件以及MEMS制造中应用广泛。

 六、ALD臭氧系统有哪些要求？

要充分发挥臭氧在ALD中的优势，供气系统需要满足以下条件：

• 高纯度氧源：通常使用99.999%以上高纯氧作为原料气。

• 稳定的臭氧浓度：保证每个ALD循环氧化剂剂量一致，提升工艺重复性。

• 快速响应能力：适应毫秒至秒级脉冲供气，避免浓度波动。

• 耐臭氧材料：输气管路、阀门和密封件需采用316L不锈钢、PTFE、PFA等耐臭氧材料，减少分解损失。

• 在线浓度监测：配置紫外臭氧分析仪，实时监测臭氧浓度，确保工艺稳定。

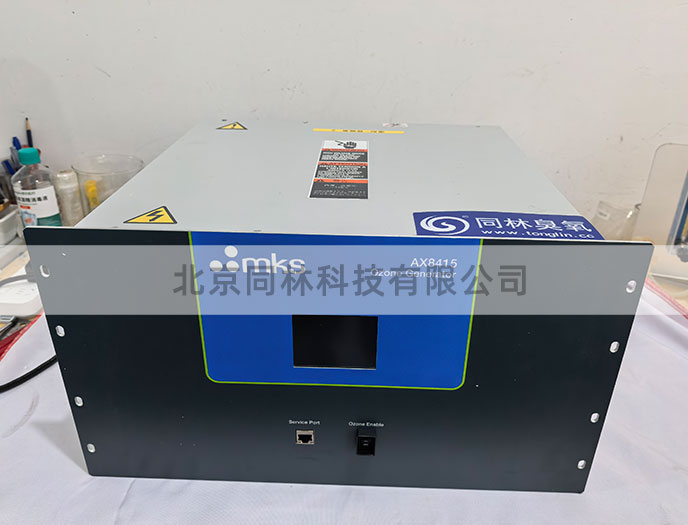

• 北京同林科技提供高浓度臭氧发生器、臭氧在线检测仪和臭氧尾气分解器等臭氧源解决方案。

总结

在ALD工艺中，臭氧不仅仅是氧源，更是决定薄膜质量的重要工艺因素。其核心作用机理是利用高活性的氧化能力，快速去除前驱体有机配体，促进金属—氧键形成，并在表面再生羟基，为下一轮自限制反应提供活性位点。

相比传统水氧化工艺，臭氧能够有效降低碳杂质、减少氧空位、提高薄膜致密性和结晶质量，并支持更低温度下的高质量沉积。因此，在HfO₂、Al₂O₃、ZrO₂、TiO₂、IGZO等先进氧化物薄膜制备中，臭氧已成为高性能ALD工艺的重要氧化剂。对于科研院所、半导体设备厂商及工艺开发团队而言，选择稳定、高浓度、快速响应的臭氧供给系统，是获得高重复性ALD实验结果的重要保障。
